Huvudsakliga tekniska funktioner
1)Servovibrationssystem

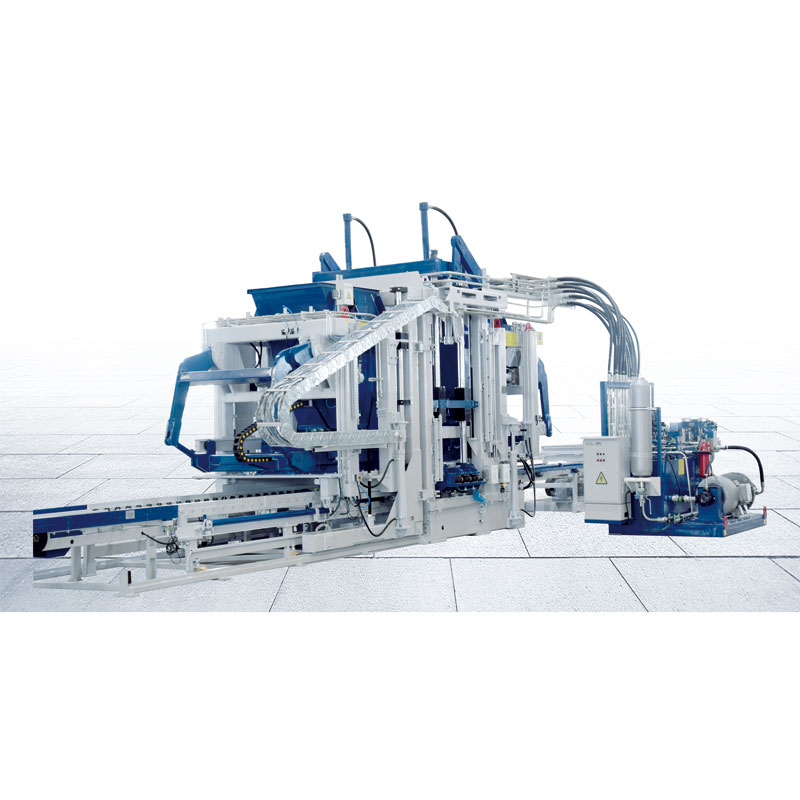

ZN1500C Automatic Cement Block Making Machine är utrustad med det nyutvecklade servovibrationssystemet, som har en tät och högexciterad vibrationskraft, vilket säkerställer produktionen på ett effektivt sätt, speciellt för stora produkter och högkvalitativa produkter, som måste produceras av förvibrationer och övergångsvibrationer, kan uppnå en riktigt fin effekt
2)Obligatorisk utfodring
Matningssystemet är applicerat med den tyska patenterade designen, som är lämplig för användning av byggavfall och andra specialaggregat. Dessutom styrs utloppsgrinden av en SEW-motor. Matarramen, bottenplattan och blandningsbladen är gjorda av högeffektivt svenskt HARDOx-stål, vilket stärker tätningsprestanda och förhindrar materialläckage för att garantera lång livslängd, matning enhetlig för den förbättrade produktkvaliteten.
3)SIEMENS frekvensomvandlingskontroll
SIEMENS Teknik för frekvensomvandling återinnoverades och förbättrades av Tysklands FoU-center. Huvudmaskinens vibration antar lågfrekvent standby, högfrekvent drift, vilket förbättrar körhastigheten och produktkvaliteten. Samtidigt minskar det påverkan på de mekaniska delarna och motorn förlänger maskinens och motorns livslängd och sparar cirka 20%-30% elektricitet jämfört med den traditionella motordriftskontrollen.
4)Helautomatisk kontroll
Kombinera automationstekniken och systemet från Tyskland perfekt. Den automatiska kontrollen är enkel att använda, lågt felförhållande och hög tillförlitlighet. Samtidigt har den funktionerna som produktformel. förvaltning och driftdatainsamling.
5)Högeffektivt hydraulsystem
Den hydrauliska pumpen och ventilen är från ett internationellt märke, som använder högdynamisk proportionell ventil och konstant utgångspump för att justera hastighet och tryck, med funktionerna hög stabilitet, hög effektivitet och energibesparande.
6)Intelligent molnsystem
QGM intelligent molnsystem för utrustning realiserar onlineövervakning, fjärruppgradering, förutsägelse av fjärrfel och självdiagnos av fel, utvärdering av utrustningens hälsostatus; genererar utrustningsdrift och applikationsstatusrapporter och andra funktioner; med fördelarna med fjärrkontroll och drift, snabb felsökning och underhåll för kunderna. Allt är sammankopplat, och produktion och drift av utrustning kan ses genom nätverket i alla hörn av världen.
Tekniska data
Max. Bildande område | 1 300*1 050 mm |
Höjd på färdig produkt | 50-500 mm |
Formningscykel | 20-25s (följer produktformen) |
Spännande kraft | 160KN |
Pallstorlek | 1 400*1 100*(14-50) mm |
Bildande blocknummer | 390*190*190mm (15 block/form) |
Vibrationsbord | 4*7,5KW |
Toppvibrationer | 2*1,1KW |
Elektriskt styrsystem | SIEMENS |
Total installerad kapacitet | 111,3KW |
Totalvikt | 18.3T (utan ansiktsmaterialenhet) 28.2T (med ansiktsmaterialenhet) |
Produktionskapacitet
Blocktyp | Produktion | ZN1500C Block Tillverkningsmaskin |
240*115*53mm |
Antal formade block (block/form) | 50 |
Kubikmeter/timme(m3/timme) | 13-18 | |
Kubikmeter/dag (m3/ 8 timmar) | 1005-1400 | |
Antal tegelstenar (block/m3) | 683 | |
390*190*190mm |
Antal formade block (block/form) | 9 |
Kubikmeter/timme(m3/timme) | 22.8-30.4 | |
Kubikmeter/dag (m3/ 8 timmar) | 182,5-243,3 | |
Antal tegelstenar (block/m3) | 71 | |
400*400*80mm |
Antal formade block (block/form) | 3 |
Kubikmeter/timme(m3/timme) | 69,1-86,4 | |
Kubikmeter/dag (m3/ 8 timmar) | 553-691,2 | |
Antal tegelstenar (block/m3) | 432-540 | |
245*185*75 mm |
Antal formade block (block/form) | 15 |
Kubikmeter/timme(m3/timme) | 97,5-121,5 | |
Kubikmeter/dag (m3/ 8 timmar) | 777,6-972 | |
Antal tegelstenar (block/m3) | 2160-2700 | |
250*250*60mm |
Antal formade block (block/form) | 8 |
Kubikmeter/timme(m3/timme) | 72-90 | |
Kubikmeter/dag (m3/ 8 timmar) | 576-720 | |
Antal tegelstenar (block/m3) | 1152-1440 | |
225*112,5*60 |
Antal formade block (block/form) | 25 |
Kubikmeter/timme(m3/timme) | 91,1-113,9 | |
Kubikmeter/dag (m3/ 8 timmar) | 728,9-911,2 | |
Antal tegelstenar (block/m3) | 3600-4500 | |
200*100*60 |
Antal formade block (block/form) | 36 |
Kubikmeter/timme(m3/timme) | 103,7-129,6 | |
Kubikmeter/dag (m3/ 8 timmar) | 829,4-1036,8 | |
Antal tegelstenar (block/m3) | 5184-6480 | |
200*200*60 |
Antal formade block (block/form) | 4 |
Kubikmeter/timme(m3/timme) | 72-90 | |
Kubikmeter/dag (m3/ 8 timmar) | 576-720 | |
Antal tegelstenar (block/m3) | 576-720 |
