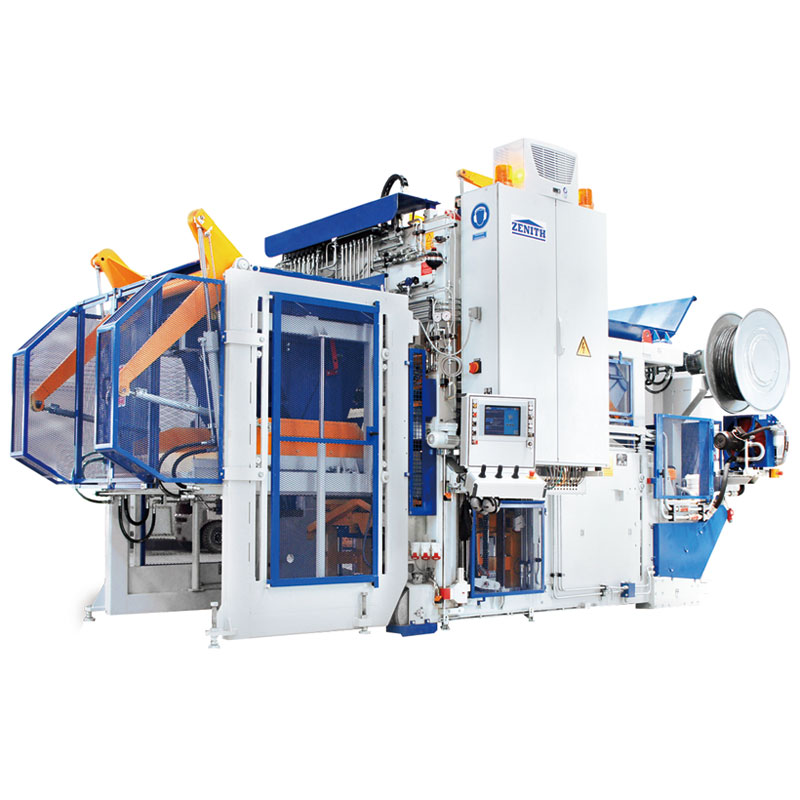

Zenith 940SC Pallfri blockmaskin

Som professionell tillverkare vill vi ge dig Zenith 940SC pallfri blockmaskin. Den mångsidiga 940sc erbjuder det bredaste utbudet av produktionsmöjligheter för alla betongblocks- och markstensmaskiner på den globala marknaden. Den kan användas som en universalmaskin såväl som en dedikerad maskin för icke-standardiserade produkter och kan användas för att färdigställa en enpallsanläggning för att producera nischprodukter. Denna maskin är byggd efter de högsta kvalitetskraven och producerar mycket billiga sektionsenheter som stenblock med fasadmix eller ihåliga block etc.

Huvudsakliga tekniska funktioner

1）Den självförklarande, menystyrda pekpanelen gör maskinens användning mycket enkel. Produktionsparametrarna för olika formtyper och produktionsprogram läggs in och sparas med hjälp av de välordnade menymaskerna. En snabb Siemens SPS används för intern signalbehandling.

2) Hydraulsystem med hög effektivitet. Hydraulkraften använder högtryck med två kretsar; Hydraulsystem med två Milti-Star-kolvpumpar. Den använder proportionell hydraulisk teknik för att justera hastigheten och arbetet enligt de olika produkterna som produceras. hydrauliska rörelser kan drivas samtidigt och oberoende med olika hastigheter och tryck och all data kan ställas in på pekskärmen. All information som tid, beräkning, tillval, hydraulisk hastighet och tryck kan ställas in via pekskärmen.

3) Högeffektivt vibrationssystem. Vibrationsbordet är designat för att ha fyra olika produktionsnivåer; Den övre delen av vibrationsbordet är tvådelad för att uppnå en jämn kraftöverföring och en optimal packning; Utbytbar slitplatta för skydd av vibrationsbordets övre delar: Vibrationsbordet för mottagning av två vibratorer för att uppnå en maximal centrifugalkraft på 80 kN; för att producera 50 cm höga block är formramen utrustad med vibratorer. (Kan utrustas med 2, 4, 6. 8 vibratorer enligt blockhöjden), Vibrationsmotorer använder servomotorer.

4) Aggregatmatningssystem. Matare med hydraulisk driven; kan justera matarlådans löpningar på utbytbart myrmoment högprecisionsskena enligt olika formar, matarstyrhjulets diameter Ø 80 mm; Hydraulisk driven svängskrapa (tredelad) för korrekt rengöring av formytan; Det hydrauliskt drivna fördelningsgallret leder till en jämn fördelning av betongen i formen; Höjdjusterbar rengöringsborste, fäst på inmatningslådans främre vägg för rengöring av sabotageskor...

Tekniska data

Basmaterialbehållare	1 200 L
Basmaterial matarlåda	2 000 l
Pigmentbehållare	800L
Pigmentmatarlåda	2 000 l
Max.matningshöjd för lastare	2 800 mm
Formningsstorlek
Max formlängd	1240 mm
Max bildningsbredd (producerar på vibrationsbordet)	1 000 mm
Max bildningsbredd (producerar på marken)	1 240 mm
Produktens höjd
Flerskiktsproduktion
Min.produkthöjd (producerar på pallen)	50 mm
Max. produkthöjd	250 mm
Max staplingshöjd pallhöjd för en lagerprodukt)	640 mm
Låg produktion på pallen
Max produkthöjd	600 mm
Låg produktion på golvet
Max.produkthöjd	650 mm
Produktion på golvet
Max. produkthöjd	1 000 mm
Min produkthöjd	250 mm
Maskinens vikt
Utan mögel och pigment anordning	11,7T
Pigmentanordning	1,7T
Maskinstorlek
Total längd (utan pigmentenhet)	4 400 mm
Total längd (med pigmentenhet)	6 380 mm
Max. total höjd	3 700 mm
Min totalhöjd (ransporthöjd)	3 240 mm
Total bredd (inklusive kontrollpanelen)	2,540 mm
Vibrationssystem
Max. vibrationsfabelns spännande kraft	80KN
Min. utsugande kraft från toppvibrationen	40KN
Energiförbrukning
Baserat på det maximala antalet vibrerande bord	42KW

Produktionskapacitet

Blocktyp	Mått (mm)	Bilder	aty/Cykel	Cykeltid	Produktionskapacitet (per 8 timmar)
Ihåligt block	400*200*200		12	40-talet	8 640 st
Rektangulär asfaltläggare	200* 100*60		54	38s	817m2
Rektangulär asfaltläggare (utan facemix)	200*100*60		54	36s	864m2
UNI Asfaltläggare	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2 504 st
