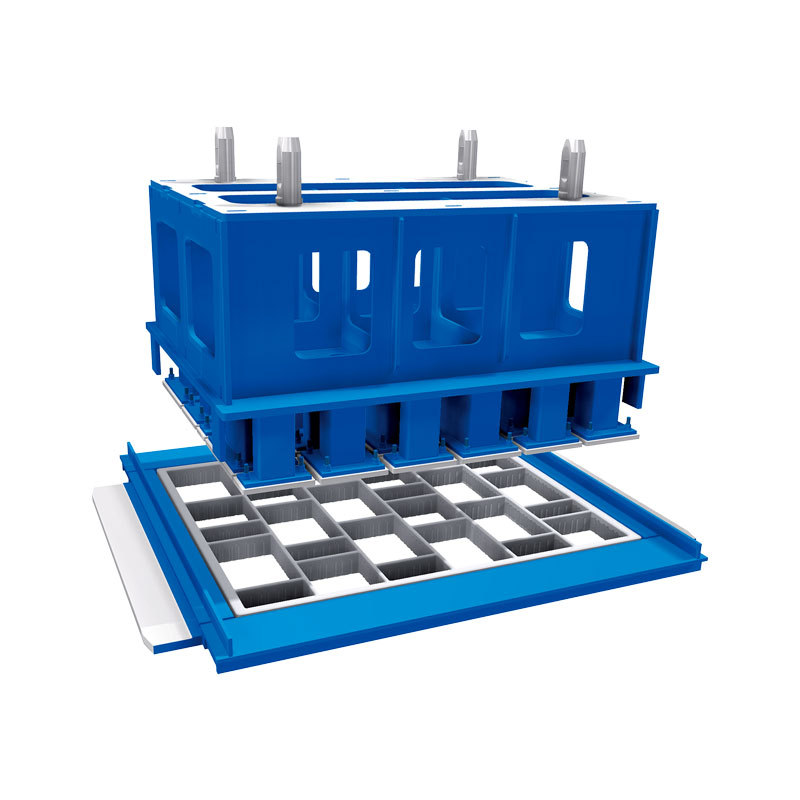

Utläggare mögel

Som den professionella tillverkaren vill vi ge dig Paver Mould. QGM asfaltläggare använder lågkollegerade höghållfasta uppkolningsstål och integrerar exakt ledningsskärningsteknologi med hög precision CNC-bearbetningsteknik och 3D-skanningsteknik för att ge kunderna formanpassning. Dessa teknologier kan designa en mängd konturer och geometriska former. Dess spelrum på 0,3-0,4 mm, med exakta vertikala hörn och mjuka sidoväggar. Asfaltläggare tillverkade av QGM är lätta att ta ur formen, hög precision, inga grader runt om. Formar kan realisera digital design med fri yta och tryckplattor utbyter design.

För att säkerställa gjutformens hållbarhet använder QGM asfaltläggare förkolningsbehandling. Formramar och tryckplattor är härdade 60-63HRC, och mirnimuim-härdningsdjupet är 1,2 m. Enligt kundernas önskemål kan gjutformen designas och tillverkad genom svetsning eller modulär gänglåsning.

Vi erbjuder högkvalitativa asfaltutläggare för alla typer av maskiner och verktygsbeslag i följande design:

A) FORM DESIGN FLAM CUT

Smala bantjocklekar är möjliga

Optimalt utnyttjande av mögeln

Maskinberoende stämpelskoavstånd på 0,2-0,5 mm

Motkoniska sidoväggar möjliga

Inga hållspår behövs

Typisk design för flerskiktsproduktionsmaskiner

Valfri design för tillbakadragande ark

Genom digitalisering fri ytdesign realiserbar

Uppvärmningsbar stämpelskodesign genomförbar

B)FORM DESIGN FRÄST

Gäller alla konturer och geometrier

Toleranser i formlåda under +/-0,3 mm

Maskinberoende stämpelskoavstånd på 0,2-0,5 mm

Exakta vertikala, vinklade och släta sidoväggar

Enkel avformning

Hög passformsnoggrannhet

Utrymmeshållare i alla möjliga utföranden möjliga

Valfri design för tillbakadragande ark

Genom digitalisering fri ytdesign realiserbar

Uppvärmningsbar stämpelskodesign genomförbar

Bär skydd för alla trottoarformar enligt följande:

A)KULNING(62-68 HRC)

Formlåda och stämpelskor härdade (62-68 HRC)

Hårdhet penetration min. 1,2 mm

B)NITRERING (62-68 HRC)

Formlåda och stämpelskor nitrerat (62-68 HRC)

Hårdhet penetration min. 0,4 mm

Knappast någon inre stress jämfört med formar behandlade med uppkolning

Rekommenderas för små bantjocklekar

Högre konturnoggrannhet jämfört med formar behandlade genom uppkolning

Efter krav från kunder kan våra formar designas och tillverkas i svets- eller modulära skruvgänglåsningsmetoder.
